HIWIN上银 R15-20S1-FSH-786-871-0.018 上银滚珠丝杠支撑样本
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母端盖型FSH
- 类型:
- 属性: HIWIN上银 R15-20S1-FSH-786-871-0.018 上银滚珠丝杠支撑样本，-HIWIN上银 R15-20S1-FSH-786-871-0.018 上银滚珠丝杠支撑样本-HIWIN上银 R15-20S1-FSH-786-871-0.018 上银滚珠丝杆退火硬度 导轨丝杆模组是一种先进的自动化控制装置，由上银科技研发，采用最新的科技成果和先进的制造工艺，应用于各个领域的生产线和机械设备中。它的最大优势就在于其稳定性和高效性。通过导轨丝杆模组，可以实现物体在空间中的精准定位和移动。它具有精密定位、高速运动和无噪音的优点，使得生产线的工作效率大大提高。无论是精密仪器的组-HIWIN上银 R15-20S1-FSH-786-871-0.018 上银滚珠丝杠支撑样本--HIWIN上银 R15-20S1-FSH-786-871-0.018 上银滚珠丝杠支撑样本-

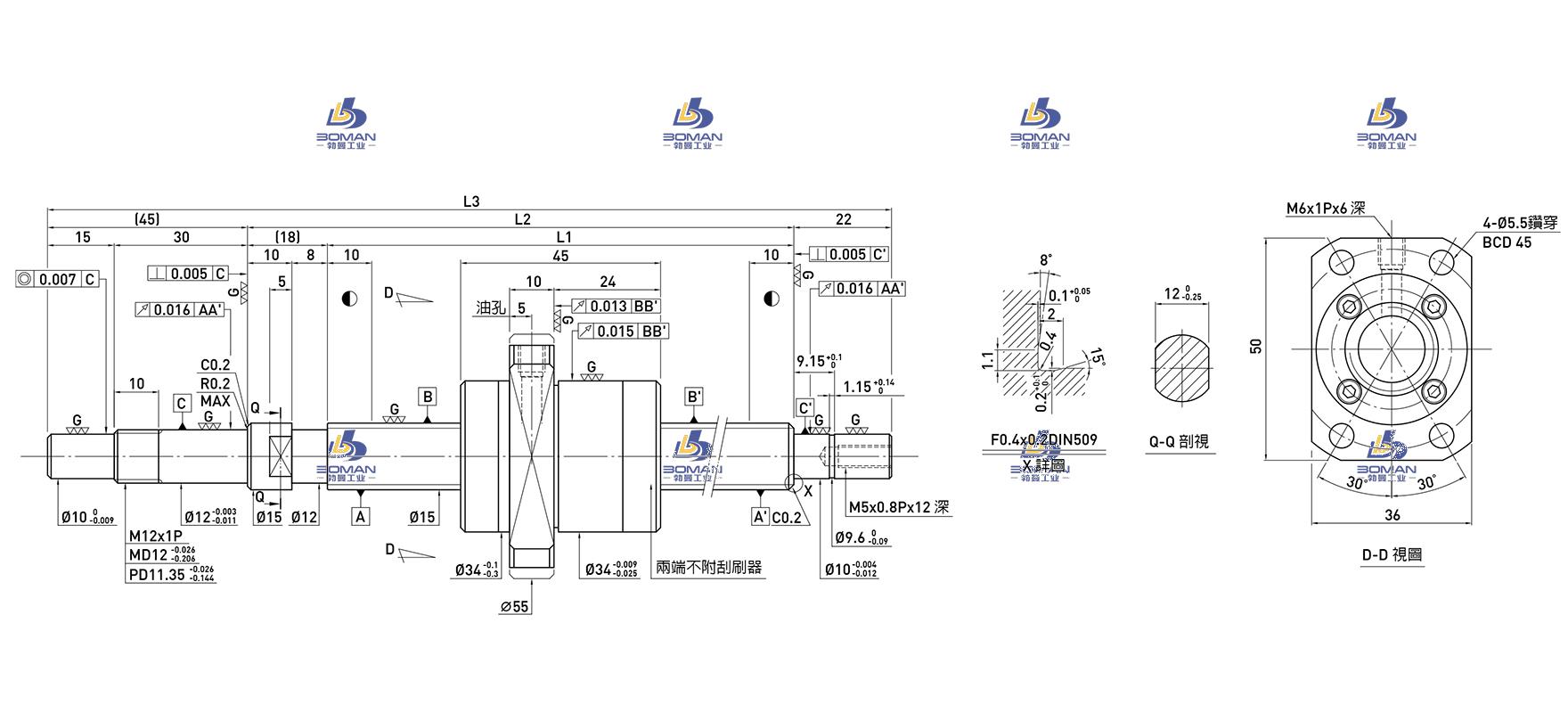

HIWIN上银 R15-20S1-FSH-786-871-0.018 上银滚珠丝杠支撑样本 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | 12.324 |
|
| 滚珠节圆直径 | 15.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 34 |
|
| 法兰直径 | 55 |
|
| 螺母长度 | 45 |
|
| 螺母安装 | PCD | 45 |
| 额定动负载 | CaN | 342-543 |
| 额定静负载 | C0aN | 459-917 |
| 有效圈数 | 1.8x2 |
|
| 轴向间隙 | 0-0.005 or less |
|
| 最大行程 | 700 |
|
| 丝杠全长 | 871 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
